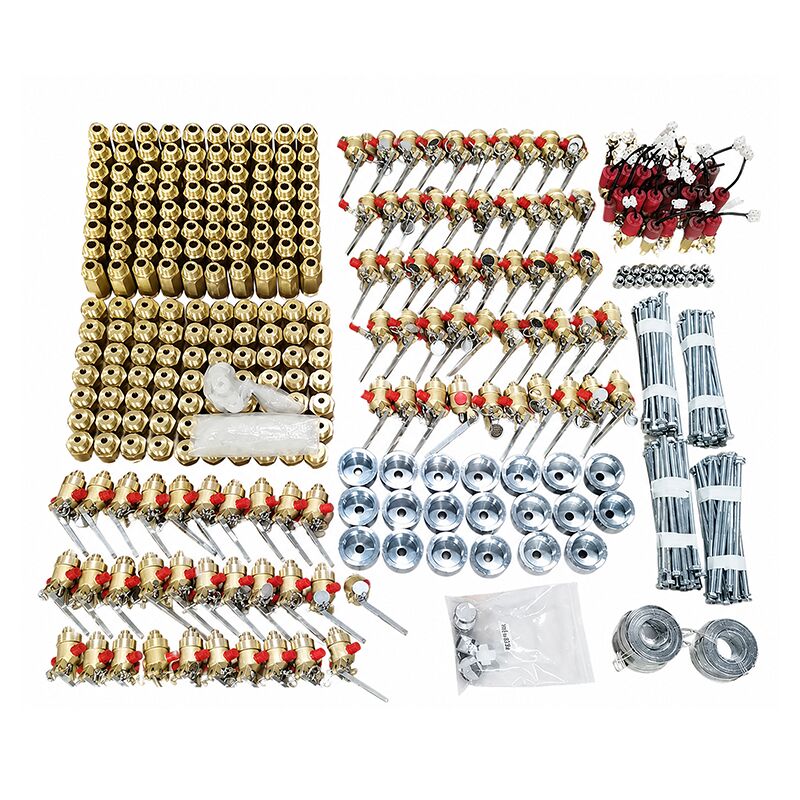

เครือข่ายท่อ ประเภทของระบบดับเพลิงอัตโนมัติ IG100

คําอธิบาย:

IG100 ใช้ไนโตรเจนความดัน 100% ซึ่งเป็น 78% ของชั้นบรรยากาศ เป็นสารดับไฟ ปัจจัยการลดความอ่อนแอของโอโซน (ODP) และปัจจัยการอุ่นโลก (GWP) เป็นศูนย์ระยะเวลาในการเก็บอยู่ในบรรยากาศเป็นศูนย์ โดยไม่มีผลกระทบอันตรายต่อสิ่งแวดล้อม.มันรวมแนวคิดการออกแบบของระบบดับเพลิงในยุคใหม่อย่างเต็มที่เพื่อให้ผลิตภัณฑ์มีหน้าที่ในการปกป้องสิ่งแวดล้อมและการดับเพลิงอย่างมีประสิทธิภาพ

IG100ลักษณะ:การปกป้องสิ่งแวดล้อมทางชีวภาพของโลกsความสุขภาพและอนามัยไม่ขัดขวางการมองเห็นไนโตรเจนสามารถแยกออกจากอากาศและผลิตจากแหล่งที่หลากหลายในค่าบริการถูก

รวมกับอุปกรณ์ดับไฟ และอุปกรณ์เสริมอิเล็กทรอนิกส์ ระบบทั้งหมดสามารถทํางานได้โดยอัตโนมัติมันสามารถติดตามสถานการณ์ของภูมิภาคป้องกันผ่านตัวตรวจจับและจากนั้นมันยังสามารถเริ่มต้นอุปกรณ์ดับไฟดังนั้นระบบทั้งระบบจึงสามารถสร้างระบบอัตโนมัติได้อย่างสมบูรณ์มันสามารถป้องกันไม่ให้มีใครสังเกตเห็นไฟเมื่อมันเกิดขึ้น และมันยังประหยัดเงินจํานวนมากสําหรับการจ้างงานเพื่อควบคุมพื้นที่ป้องกัน.

การจัดการหลายโซนยังอยู่ในการควบคุมที่ปลอดภัยของระบบทั้งหมด เราสามารถใช้ระบบหนึ่งเพื่อปกป้องหลายโซนการกระจายวาล์ว มันสามารถทําระบบทั้งหมดเป็นทางเลือก ที่มุ่งไปที่โซนป้องกันที่แตกต่างกันมีสิ่งหนึ่งที่ต้องพูดถึงคือว่าห้องเล็ก ๆ ควรเตรียมไว้เพื่อเป็นพื้นที่เก็บของสําหรับระบบทั้งหมด
องค์ประกอบ ระบบ โครงสร้างและปารามิเตอร์:

1. แพ็คกล่องยาดับเพลิง

โครงสร้าง: กล่องกล่องดับเพลิงก๊าซผสม IG541 ประกอบด้วยสารดับเพลิงและถังเก็บของ, วาล์วถัง, อุปกรณ์ช่วยความปลอดภัย, เครื่องวัดแรงกด, ฯลฯ

2วาล์วบรรจุ

2.1 ภาพแผนโครงสร้าง (ดูรูปด้านล่าง)

2.2 เปอร์โฟร์หลัก

2.3 เป้าหมาย

วาล์วถังถูกติดตั้งบนกระบอกเก็บสารดับเพลิง เพื่อปิดสารดับเพลิงภายในวาล์วจะเปิดโดยใช้ก๊าซขับเคลื่อน เพื่อปล่อยสารดับเพลิงเพื่อดับไฟ.

2.4 คําแนะนําการใช้และการบํารุงรักษา

2.4.1 วาล์วบรรจุมี 2 รูปแบบการทํางาน: การเปิดก๊าซและการทํางานด้วยเครื่องมือการเปิดก๊าซมีส่วนร่วมกับก๊าซเปิดก๊าซขับเคลื่อนสตาร์พิสตันภายในกระบอก actuator เพื่อเจาะ diaphragm การทํางานของวาล์วบรรจุการทํางานด้วยเครื่องจักรกลด้วยมือจําเป็นต้องใช้มือของมือจับวาล์วบรรจุสําหรับการเปิดวาล์ว; โหมดนี้ถูกใช้ในสถานการณ์ฉุกเฉิน

2.4.2 วาล์วบรรจุมีอุปกรณ์ประกอบด้วยเซฟท์แดน (มีแรงกดระเบิด 23 MPa) เพื่อป้องกันความดันเกินในกล่องยาดับเพลิงโดยการปล่อยแรงกดส่งผลให้ประกันความปลอดภัยของกระบอกภายใต้สภาพปกติ, กล่องความปลอดภัยยังคงไม่ทํางาน; มันอาจแตกเฉพาะในสถานการณ์ที่ผิดปกติ เช่น ความดันการเติมที่สูงเกินไปหรืออุณหภูมิแวดล้อมที่สูงขึ้นหากแผ่นหลอดความปลอดภัยแตกและความดันในกระบอกถูกปล่อย, กล่องต้องเปลี่ยนทันที, การทดสอบความสมบูรณ์แบบของปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ

เมื่อเปลี่ยนแผ่นแผ่นกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกการแทนที่แบบสุ่มถูกห้าม.

2.4.3 ระหว่างการเติมสารดับเพลิง ท่าเติม (ตามที่แสดงในรูปด้านบน) ควรเชื่อมต่อกับแหล่งก๊าซ; เพียงแค่ปลดสกรูการรักษาเพื่อดําเนินการเติมหลังจากเสร็จสิ้น, สกรูการจับต้องแน่นก่อนที่จะถอดเครื่องเชื่อมการเติมไฟ การเติมสารดับเพลิงจะต้องทําโดยผู้เชี่ยวชาญที่มีคุณภาพ

2.4.4 หลังการทํางานของวาล์วบรรจุน้ํา ต้องรีเซ็ตด้วยมือ และตรวจสอบความผิดปกติก่อนที่จะใช้ใหม่

3. เครื่องปั่นอากาศ

3.1 เป้าหมาย

เครื่องขับแก๊สถูกติดตั้งบนถังเพื่อเปิดปั๊มไฟการเปิดตัวธนาคารกล่องแก๊สที่ตรงกับวาล์วเลือกธนาคารนี้ปล่อยก๊าซการเปิด ซึ่งเปิดคลุมเลือกที่เกี่ยวข้อง ก๊าซการเปิดดังกล่าวไหลผ่านคลุมตรวจสอบก๊าซในท่อการดําเนินการการขับเคลื่อนใบมีดภายในเพื่อเจาะ diaphragm การทํางานในวาล์วบรรจุวาล์วจะปล่อยสารดับเพลิงเพื่อดับไฟ

ระหว่างการเปิดตัวด้วยมือ ถอดปิ้นความปลอดภัย กดมือมือมือเพื่อเจาะแผ่นปกทํางานในวาล์วบรรจุ เปิดวาล์วและปล่อยสารดับเพลิง เพื่อดับไฟ.

รูปแบบ _ ตารางโครงสร้างและปารามิเตอร์การทํางานหลัก:

4. การขับเคลื่อนกล่องแก๊ส:

โครงสร้าง: ประกอบด้วยกระบอกอากาศและวาล์วเริ่มต้นไฟฟ้าแม่เหล็ก

หลักการทํางาน: กระป๋องแก๊สเป็นภาชนะความดันเหล็กที่เต็มไปด้วยไนโตรเจนความดันสูง ในกรณีที่มีสัญญาณไฟ ระบบควบคุมสัญญาณไฟออกกระแสไฟ DC-24Vซึ่งเปิดไฟฟ้าแม่เหล็กเพื่อเปิดวาล์วเริ่มต้น, ปล่อยไนโตรเจนจากกระบอก ไนโตรเจนที่ปล่อยออกมาจะไหลผ่านท่อขับเคลื่อน, เปิดวาล์วบรรจุ.ปิงความปลอดภัยปุ่มมือยังสามารถถอนได้, ทําให้สามารถใช้งานของวาล์วเริ่มต้นทันทีเมื่อกดปุ่ม

5. กล่องแก๊สขับเคลื่อน วาล์วบรรจุบรรจุ

โครงสร้าง: วาล์วมือ/ไฟฟ้าแม่เหล็กประกอบด้วยตัววาล์วหลัก, ที่นั่งเชื่อม, ไฟฟ้าแม่เหล็ก, ไม้ดําเนินการ, สปริง, ปุ่มมือ, และปิ้นความปลอดภัยมือ

หลักการทํางาน: วาล์วมือ/แม่เหล็กไฟฟ้าติดตั้งบนชุดกระป๋องเริ่มต้นหรือวาล์วถัง เมื่อเกิดสัญญาณเตือนไฟในพื้นที่ที่คุ้มกันเครื่องควบคุมสัญญาณไฟออกกําลังไฟ DC 24V, เริ่มการทํางานของแม่เหล็กไฟฟ้าเพื่อผลักดันแท่งการดําเนินงานและเปิดซากบรรจุหรือซากเริ่มต้น ในกรณีฉุกเฉิน ปินความปลอดภัยมือสามารถถอนออกทันทีและกดปุ่มเพื่อเปิดถังหรือวาล์วเริ่มต้น.
