ระบบดับเพลิงด้วยก๊าซเฮปตาฟลูออโรโพรเพนแบบตู้เก็บความจุ 2 ลิตร แรงดันเก็บ 1.6 MPa สำหรับสภาพแวดล้อม 0°C--50°C

ชุดระบบดับเพลิงอัตโนมัติสำหรับตู้ (HFC-227ea / FM200)

แนะนำผลิตภัณฑ์

สารดับเพลิงที่ใช้ในระบบนี้คือ HFC-227ea (หรือที่รู้จักในชื่อ FM200) ซึ่งเป็นสารดับเพลิงก๊าซสะอาดที่รวมกลไกการดับเพลิงทั้งทางเคมีและทางกายภาพ มีลักษณะไม่มีสี ไม่มีกลิ่น ความเป็นพิษต่ำ ไม่นำไฟฟ้า และไม่ทิ้งคราบตกค้าง ทำให้ปลอดภัยสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนและทรัพย์สินที่มีค่า สามารถดับเพลิงประเภท B (ของเหลวไวไฟ) ประเภท C (ก๊าซไวไฟ) และเพลิงไหม้จากไฟฟ้าได้อย่างมีประสิทธิภาพที่ความเข้มข้นในการออกแบบค่อนข้างต่ำ

หน่วยนี้ประกอบด้วยเครื่องตรวจจับเพลิงในตัวสองประเภท: หลอดแก้วไวต่ออุณหภูมิ และท่อตรวจจับเพลิงแบบยืดหยุ่น การออกแบบนี้ช่วยขจัดความจำเป็นในการใช้เครื่องตรวจจับควันภายนอก เครื่องตรวจจับความร้อน หรือแผงควบคุมเพลิงแยกต่างหาก ช่วยลดความซับซ้อนของสถาปัตยกรรมระบบและลดต้นทุนการติดตั้งได้อย่างมาก โซลูชันของเรานำเสนอความแม่นยำในการตรวจจับที่เหนือกว่า ความสามารถในการปรับตัวเข้ากับการติดตั้งในตู้ได้ดีขึ้น การใช้พื้นที่อย่างมีประสิทธิภาพ และไม่มีการรบกวนกับส่วนประกอบตู้ที่มีอยู่

หลักการทำงาน

ระบบดับเพลิงอัตโนมัติสำหรับตู้มีวิธีการเปิดใช้งานสองวิธีที่ไวต่ออุณหภูมิอย่างอิสระ:

1. การเปิดใช้งานด้วยหลอดแก้วไวต่อความร้อน – เมื่ออุณหภูมิแวดล้อมภายในตู้ที่ได้รับการป้องกันถึงอุณหภูมิที่หลอดแก้วแตก (มาตรฐาน 68°C, สามารถปรับแต่งได้ตามคำขอ) หลอดจะแตก ทำให้วาล์วปล่อยเปิดทันที สาร FM200 ที่มีแรงดันจะถูกปล่อยออกมาทันทีผ่านหัวฉีด ทำให้บริเวณที่ได้รับการป้องกันเย็นลงอย่างรวดเร็วและระงับเพลิงไหม้

2. การเปิดใช้งานด้วยท่อตรวจจับเพลิง – ท่อตรวจจับแบบยืดหยุ่นทำหน้าที่เป็นทั้งเซ็นเซอร์ตรวจจับเพลิงและท่อปล่อย เมื่อท่อสัมผัสกับแหล่งกำเนิดเพลิง (อุณหภูมิเปิดใช้งาน: 160°C ± 10°C) ก๊าซภายในจะขยายตัวอย่างรวดเร็ว ทำให้ท่อแตก ณ จุดที่มีอุณหภูมิสูงสุด การลดลงของแรงดันนี้จะกระตุ้นวาล์วถัง และสารดับเพลิงจะถูกปล่อยออกมาโดยตรงผ่านช่องที่แตก ทำให้เกิดการดับเพลิงที่ตรงเป้าหมาย ณ จุดที่ต้องการ

การใช้งานทั่วไป

1. ตู้เซิร์ฟเวอร์ในห้อง IT และคอมพิวเตอร์

2. ตู้เก็บอุปกรณ์โทรคมนาคมและการสื่อสาร

3. ตู้ควบคุมสำหรับระบบธนาคารและการเงิน

4. แผงควบคุมไฟฟ้าและเครื่องจักรในอุตสาหกรรมต่างๆ

พารามิเตอร์ทางเทคนิคหลักและคุณสมบัติ:
ข้อกำหนดรุ่นของระบบดับเพลิงก๊าซ Heptafluoropropane สำหรับตู้:

แนวทางการติดตั้ง

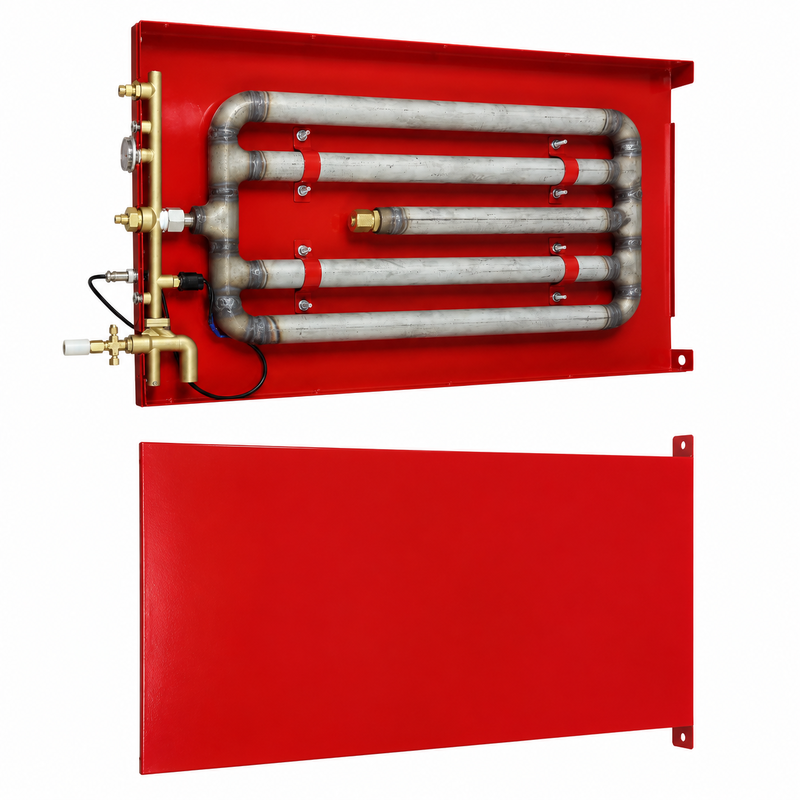

1. การติดตั้งยูนิต
ยูนิตดับเพลิงสำหรับตู้ได้รับการออกแบบมาสำหรับการติดตั้งแบบลิ้นชักภายในตู้มาตรฐาน ยึดยูนิตโดยใช้รางในตัวหรือถาดรองของตู้ และยึดด้วยสกรูผ่านรูยึดสองรูที่แผงด้านหน้า

2. การจัดวางชุดระบายความร้อนและการเดินท่อตรวจจับเพลิง
ชุดระบายความร้อนควรยึดติดกับตู้โดยใช้อุปกรณ์เสริมที่ให้มา ท่อตรวจจับเพลิงควรเดินเป็นรูปตัว S โดยให้ความสำคัญกับการครอบคลุมพื้นที่ที่มีความเสี่ยงต่ออันตรายจากเพลิงไหม้มากที่สุด และยึดด้วยเคเบิลไทร์

3. ข้อควรระวังก่อนการติดตั้ง

• บุคลากรที่ทำการติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษา ต้องมีความคุ้นเคยอย่างถ่องแท้กับโครงสร้างหลักการทำงาน ข้อกำหนดด้านประสิทธิภาพ และฟังก์ชันของส่วนประกอบวาล์วของยูนิต

• ต้องติดตั้งยูนิตให้ห่างจากแสงแดดโดยตรงและแหล่งความร้อน

• ตรวจสอบให้แน่ใจว่ายูนิตได้รับการป้องกันจากการสั่นสะเทือนและการกระแทกทางกล

• ยึดยูนิตให้แน่นภายในพื้นที่ที่ได้รับการป้องกันโดยใช้อุปกรณ์ยึดที่เหมาะสม

4. การเชื่อมต่อส่วนประกอบ

• อินเทอร์เฟซ: ยูนิตมีอินเทอร์เฟซท่อทองแดง สวิตช์เปิด/ปิด เกจวัดแรงดัน อุปกรณ์ส่งสัญญาณตอบกลับ พอร์ตท่อตรวจจับ ชุดประกอบหลอดแก้ว และหัวฉีดปล่อย (แผงด้านหน้า)

• การติดตั้งท่อตรวจจับ: ถอดปลั๊กออกจากพอร์ตคันเร่ง สอดท่อตรวจจับเข้ากับขั้วต่อแบบพิน และขันฝาทองแดงให้แน่น เดินท่อตามที่อธิบายไว้ข้างต้น ปลายท่อจะสิ้นสุดด้วยปลั๊กมาตรฐาน

• การส่งสัญญาณตอบกลับ: เชื่อมต่ออุปกรณ์ส่งสัญญาณตอบกลับเข้ากับระบบตรวจสอบตามเครื่องหมายขั้ว

กำหนดการบำรุงรักษาและการตรวจสอบ

ควรแต่งตั้งผู้ดูแลการบำรุงรักษาที่ได้รับมอบหมายเพื่อกำกับดูแลการตรวจสอบตามปกติ โดยให้มีการบันทึกกิจกรรมทั้งหมดอย่างเหมาะสม

a. การตรวจสอบทุกสองสัปดาห์ (สัปดาห์ละสองครั้ง):

• ตรวจสอบการอ่านค่าเกจวัดแรงดันให้อยู่ในช่วงสีเขียว (ปกติ)

• ยืนยันว่าสวิตช์วาล์วถังอยู่ในตำแหน่ง "เปิด"

• ตรวจสอบความผิดปกติหรือความเสียหายที่มองเห็นได้

b. การตรวจสอบรายไตรมาส:

• ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดปราศจากความเสียหายทางกล การกัดกร่อน และการเสื่อมสภาพของสารเคลือบ

• ตรวจสอบให้แน่ใจว่าป้ายชื่อยังคงอ่านได้

• ยืนยันว่าภาชนะบรรจุสาร ท่อตรวจจับ สายฉีด และหัวฉีด ยึดแน่นและเชื่อมต่ออย่างถูกต้อง

c. การตรวจสอบประจำปีที่ครอบคลุม:

• ทำการตรวจสอบน้ำหนักของกระบอกสูบสารเพื่อยืนยันปริมาตรเนื้อหา ช่วงที่ยอมรับได้: ≥ (ปริมาตรกระบอกสูบ × 1.15 กรัม/ลิตร) × 90% เติมใหม่หากต่ำกว่าเกณฑ์นี้

• หากเกจวัดแรงดันอยู่นอกโซนสีเขียว ให้ทำการตรวจสอบน้ำหนัก หากการสูญเสียสารเกิน 10% ให้เติมสารและอัดแรงดันระบบใหม่

• ตรวจสอบท่อตรวจจับว่ามีการเสียรูป การกัดกร่อน ความเสียหายทางกายภาพ หรือสัญญาณของการเสื่อมสภาพหรือไม่

• การบำรุงรักษากระบอกสูบต้องเป็นไปตามข้อบังคับท้องถิ่นที่เกี่ยวข้องสำหรับภาชนะรับแรงดัน (เช่น "กฎระเบียบการกำกับดูแลความปลอดภัยสำหรับกระบอกสูบก๊าซ")

ประกาศด้านความปลอดภัย: ห้ามบุคลากรที่ไม่ได้รับอนุญาตสัมผัสหรือปรับแต่งส่วนประกอบใดๆ ของระบบดับเพลิงนี้ เพื่อป้องกันการทำงานโดยไม่ได้ตั้งใจ

การบรรจุและการจัดส่ง

เพื่อให้แน่ใจว่าคำสั่งซื้อของคุณจะถึงปลายทางในสภาพที่สมบูรณ์ เราได้ใช้โปรโตคอลการบรรจุที่เข้มงวด:

การบรรจุภายใน:
ยูนิตดับเพลิงสำหรับตู้แต่ละชิ้นจะถูกห่อด้วยฟิล์มป้องกันไฟฟ้าสถิตแยกต่างหาก เพื่อป้องกันฝุ่นและการขีดข่วนพื้นผิว ส่วนประกอบที่ละเอียดอ่อนทั้งหมด รวมถึงเกจวัดแรงดันและท่อตรวจจับ จะถูกยึดด้วยวัสดุรองรับเพิ่มเติมเพื่อป้องกันการเคลื่อนที่ระหว่างการขนส่ง

การบรรจุภายนอก:
ยูนิตจะถูกวางไว้ในกล่องกระดาษแข็งสำหรับงานหนักที่ออกแบบมาเป็นพิเศษ พร้อมแผ่นโฟมความหนาแน่นสูงที่เข้ากับรูปทรงของผลิตภัณฑ์ ให้การดูดซับแรงกระแทกและการต้านทานการสั่นสะเทือนที่ยอดเยี่ยม

การบรรจุในลังไม้:
สำหรับการจัดส่งระหว่างประเทศ ยูนิตทั้งหมดจะได้รับการเสริมความแข็งแรงด้วยลังไม้เกรดส่งออกที่สร้างจากไม้ที่อบแห้งในเตาอบและผ่านการอบด้วยความร้อนตามมาตรฐาน ISPM 15 ลังมี:

• แผ่นรองโฟมภายในเพื่อการป้องกันแรงกระแทกเพิ่มเติม

• สายรัดที่แข็งแรงและมุมเสริมเหล็กเพื่อความสมบูรณ์ของโครงสร้าง

• ป้ายกำกับการจัดการที่ชัดเจน ("เปราะบาง" "ด้านนี้ขึ้น" "เก็บให้แห้ง") สำหรับการจัดการโลจิสติกส์ที่เหมาะสม

ข้อได้เปรียบในการจัดส่ง:

• ระยะเวลารอคอยมาตรฐาน: 15-30 วัน ขึ้นอยู่กับปริมาณการสั่งซื้อ

• ตัวเลือกการจัดส่งที่ยืดหยุ่น: การขนส่งทางทะเล การขนส่งทางอากาศ หรือบริการจัดส่ง (DHL, FedEx, UPS)

• รองรับทั้งการขนส่งเต็มตู้ (FCL) และการขนส่งน้อยกว่าตู้ (LCL)

• จัดเตรียมเอกสารส่งออกระดับมืออาชีพ: ใบแจ้งหนี้ทางการค้า รายการบรรจุภัณฑ์ ใบตราส่งสินค้า และใบรับรองแหล่งกำเนิดสินค้า

การบรรจุภัณฑ์ที่แข็งแรงของเราช่วยให้มั่นใจได้ว่าอุปกรณ์ของคุณจะถึงปลายทางอย่างปลอดภัย ไม่ว่าจะจัดส่งไปยังตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ แอฟริกา หรือตลาดโลกอื่นๆ
