พานีลควบคุมสัญญาณไฟฉลาด พร้อมการบูรณาการดับแก๊ส

ภาพรวมสินค้า

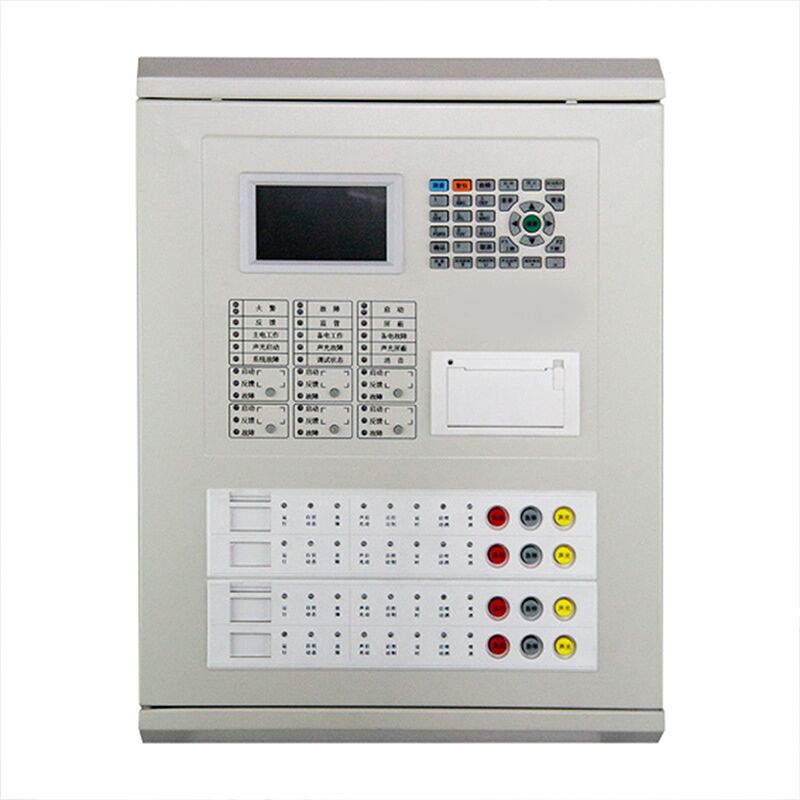

นี่JB-QB-QTC5015 แผ่นควบคุมสัญญาณไฟ (บูรณาการ)เป็นคนที่ฉลาดระบบเตือนไฟและระบบควบคุมการเชื่อมต่อที่รวมฟังก์ชันระดับสัญญาณไฟและการควบคุมการดับก๊าซในหน่วยเดียวมันมีจอจอจอจอจอจีนสีใหญ่ และเครื่องพิมพ์ในตัวสามารถเชื่อมต่อกับเครื่องตรวจควัน, เครื่องตรวจความร้อน, จุดเรียกมือ, สตรอบซันเดอร์, ตัวชี้วัดการปล่อยก๊าซ และโมดูลการเข้า/ออกแผนควบคุมรองรับการควบคุมการดับก๊าซสําหรับโซนไฟที่อิสระ 4 และฟังก์ชันสัญญาณไฟสําหรับ 1 วงจร, ด้วยจุดที่สามารถติดต่อได้สูงสุด 255 จุดในวงจรเตือน. มันตรงกับมาตรฐาน GB 4717-2005 และ GB 16806-2006 เหมาะสําหรับสัญญาณเตือนไฟและควบคุมการเชื่อมต่อในศูนย์การค้า, โรงแรม,อาคารสํานักงานศูนย์ข้อมูล โรงพยาบาล โรงเรียน และอุตสาหกรรม

ที่ใช้

แผนควบคุมนี้ถูกใช้อย่างแพร่หลายในอาคารพาณิชย์ สาธารณะ และอุตสาหกรรมต่อไปนี้:

• โครงการพาณิชย์: ศูนย์การค้า, ห้างสรรพสินค้า, ซุปเปอร์มาร์เก็ต, ร้านขายสินค้า

• โรงแรมและร้านอาหาร: โรงแรมระดับดาว โรงแรมธุรกิจ ร้านอาหาร ห้องเลี้ยง ศูนย์ประชุม

• อาคารสํานักงาน: อาคารสํานักงาน, ศูนย์ธุรกิจ, สํานักงานอุตสาหกรรม, อาคารรัฐบาล

• การศึกษาและการดูแลสุขภาพ: โรงพยาบาล, โรงเรียน, ห้องสมุด, ห้องพิพิธภัณฑ์, ห้องหนัง, ห้องแสดงภาพ

• ศูนย์ข้อมูล: ห้องเซอร์เวอร์, ศูนย์สื่อสาร, ศูนย์ข้อมูลธนาคาร, ศูนย์คอมพิวเตอร์เมฆ

• โรงงานอุตสาหกรรม: โรงงานโรงงาน, โกดัง, ห้องไฟฟ้า, ห้องควบคุม, โรงงานผลิต

• สถานีขนส่ง: ท่าอากาศยาน, สถานีรถไฟ, สถานีรถไฟใต้ดิน, ศูนย์ขนส่งผู้โดยสาร

• สถานที่พิเศษ: สํานักงานสํานักงาน, สถานที่เก็บของมีค่า, ห้องเครื่องมือแม่นยํา, สถานที่มรดก

ข้อดีหลัก

1. เตือนและเชื่อมโยงที่บูรณาการ

แผนควบคุมนี้รวมสัญญาณเตือนไฟและการควบคุมการดับก๊าซในหน่วยเดียว ทําให้ไม่ต้องใช้เครื่องควบคุมการดับก๊าซเพิ่มเติมลดค่าใช้จ่ายระบบและพื้นที่ติดตั้งอย่างมากมันรองรับการควบคุมการดับก๊าซสําหรับโซนไฟที่อิสระ 4 โซน, ทําให้การเริ่มต้นล่าช้า, เริ่มต้น / หยุดฉุกเฉิน, การเปิดสตร็อบเสียงและฟังก์ชันการตอบสนองการปล่อย.มันยังมีลุปสัญญาณไฟ 1 ลุปด้วยจุดที่สามารถแก้ไขได้สูงสุด 255, ตอบสนองความต้องการป้องกันไฟของอาคารขนาดกลางและใหญ่

2การออกแบบแบบจําลอง การจัดตั้งแบบยืดหยุ่น

โดยใช้โครงสร้างแบบพล็อกอินแบบโมดูล แผนผังประกอบด้วยส่วนควบคุมหลัก, ส่วนวงจร, ส่วนสายส่วนจํากัด, ส่วนควบคุมดับก๊าซ, และปัจจัยพลังงานโมดูลสามารถปรับแต่งได้อย่างยืดหยุ่นตามความต้องการของโครงการการขยายหรือการบํารุงรักษาในภายหลังเพียงต้องการการต่อหรือถอดโมดูลที่ตรงกันเองโดยไม่ต้องเปลี่ยนหน่วยทั้งหมด ลดต้นทุนการปรับปรุงอย่างสําคัญสามารถตั้งค่าได้สูงสุด 6 จุดควบคุมสามสายพิเศษที่มีวงจรเปิดและการตรวจจับวงจรสั้นการควบคุมที่น่าเชื่อถือของอุปกรณ์สําคัญ เช่น ปั๊มดับไฟและลมพัดควัน

3. สีจีนแสดงผล การทํางานในแง่ของ

มีจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจออินเตอร์เฟซเมนูภาษาจีนครบครัน ทําให้การทํางานง่าย ๆ ผ่านการกดปุ่มง่าย ๆ โดยไม่ต้องจําคําสั่งที่ซับซ้อน. เครื่องพิมพ์ไมโครอินบิลท์สามารถพิมพ์ข้อมูลสัญญาณเตือน, ความผิดพลาด และการดําเนินงานทั้งหมดเป็นภาษาจีน โดยอํานวยความสะดวกในการบันทึกการทํางานและการติดตามเหตุการณ์

4. การติดตั้งง่ายไม่ขั้วสองบัส

โดยใช้เทคโนโลยีสองบัสที่ไม่ขั้วขั้วขั้วสําหรับการเชื่อมต่ออุปกรณ์สนาม ปุ่มเริ่มต้น / หยุดฉุกเฉิน ตัวชี้วัดการปล่อยก๊าซ สายสตร็อบซอนเดอร์ และโมดูลสวิตช์มือ / อัตโนมัติสามารถเชื่อมต่อได้ง่ายการเชื่อมต่อไฟฟ้าไม่ต้องการการแยก polarity, ลดความยากลําบากในการติดตั้งและค่าแรงงานอย่างมาก ระยะทางการสื่อสารสามารถถึง 1000 เมตร, สนับสนุนการครอบคลุมอาคารขนาดใหญ่และลดความต้องการของอุปกรณ์รีเลย์.

5การป้องกันหลายแบบ ปลอดภัยและน่าเชื่อถือ

หลอดใช้การออกแบบแยกตัวด้วยผลงานต้านการแทรกแซงที่แข็งแกร่ง, รับประกันความมั่นคงและความน่าเชื่อถือของระบบ. มันมีการสลับพลังงานหลัก / เตรียมพร้อมอัตโนมัติ. พลังงานหลักคือ AC220V,และพลังงานรอใช้ 12V / 12AH แบตเตอรี่กรด鉛ปิด. เมื่อพลังงานหลักล้มเหลว, มันจะเปลี่ยนไปเป็นพลังงานรอคอยโดยอัตโนมัติ, รับประกันการทํางานของระบบต่อเนื่อง. การตรวจสอบความผิดพลาดที่ครบวงจรรวมถึงความผิดพลาดพลังงานหลัก, ความผิดพลาดพลังงานรอคอย, ความผิดพลาดบัส,และความผิดพลาดของอุปกรณ์การระบุและชี้แจงความผิดปกติอย่างรวดเร็ว

6หน้าที่เครือข่าย การติดตามกลาง

ผ่านบัส CAN สามารถเชื่อมต่อกับ JB-TG-TC5000, JB-LT-TC5200 และแผ่นควบคุมสัญญาณเพลิงอื่น ๆ เพื่อสร้างระบบควบคุมสัญญาณเพลิงและระบบดับก๊าซอินเตอร์เฟซ RS485 สามารถเชื่อมต่อกับอุปกรณ์จอกราฟิกในห้องควบคุมไฟเพื่อการติดตามกลางทางไกล. มันรองรับการทํางานแบบทาส ทําให้สะดวกต่อการสร้างเครือข่ายสัญญาณไฟแบบเรียงลําดับในอาคารใหญ่

7. โปรแกรมในสถานที่ สามารถปรับเปลี่ยนได้

ด้วยความสามารถในการเขียนโปรแกรมในสถานที่ที่ครบครัน การเขียนโปรแกรมล็อกก์การเชื่อมโยง และการใส่คําอธิบายภาษาจีนสามารถดําเนินการผ่านคีย์บอร์ดปานล์ควบคุมหรือการเชื่อมต่อ USB กับคอมพิวเตอร์มันสนับสนุนทั้งการเขียนโปรแกรมการเชื่อมโยงมาตรฐานและวิธีการเขียนโปรแกรมออฟไลน์สูตรการเชื่อมโยงรองรับ wildcards, AND / OR logic, การนับเงื่อนไข, และความสัมพันธ์ทางตรรกะที่ซับซ้อนอื่น ๆ, ตอบสนองความต้องการการเชื่อมโยงส่วนบุคคลของอาคารต่างๆ

รายละเอียดเทคนิค

คําอธิบายของบล็อกเทอร์มินัล

การจัดสรรที่อยู่ของเขตดับก๊าซ

ค่าใช้งานทางการค้า

ลดต้นทุนระบบ: การออกแบบระบบประกาศเตือนและระบบดับก๊าซที่บูรณาการ ทําให้ไม่จําเป็นต้องใช้เครื่องควบคุมดับก๊าซเพิ่มเติม ทําให้ประหยัดค่าจัดหาอุปกรณ์และพื้นที่ติดตั้ง

ปรับปรุงประสิทธิภาพการติดตั้ง: เทคโนโลยีสองบัสที่ไม่ขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว

รับประกันความปลอดภัยในพื้นที่ที่สําคัญ: ฟังก์ชันควบคุมการดับก๊าซ 4 โซน เหมาะสําหรับศูนย์ข้อมูล, อาร์คิฟ, ห้องเครื่องมือแม่นยํา และสถานที่อื่นๆ ที่ต้องการการดับก๊าซให้การควบคุมการดับไฟที่แม่นยําและน่าเชื่อถือ.

การจัดการที่เหมาะสม: จอจอขนาดใหญ่จีนแสดงให้เห็นการใช้งานที่เข้าใจง่าย; พิมพ์ในตัวสําหรับการบันทึกในเวลาจริง, สะดวกในการบริหารงาน; อํานาจการใช้งานหลายระดับป้องกันการใช้งานที่ไม่ได้รับอนุญาต

การ ขยาย งาน ได้ อย่าง อ่อนโยน: การออกแบบแบบโมดูลสนับสนุนการขยายในภายหลัง; ฟังก์ชันเครือข่ายทําให้เครือข่ายป้องกันไฟแบบเรียงลําดับสามารถตอบสนองความต้องการของการพัฒนาในระยะและการปรับปรุงฟังก์ชันได้

คําแนะนําการติดตั้งและการใช้

1. สภาพการติดตั้ง: อุณหภูมิการทํางาน 0°C ถึง +40°C ความชื้นสัมพัทธ ≤95% ไม่ทําให้เกิดความหนาแน่น ใช้ภายในห้องเท่านั้น

2. วิธีการติดตั้ง: ติดผนัง ขนาด 385mm × 134mm × 510mm

3. ความต้องการด้านสายไฟ:

   • รถบัส: ≥1.0mm2 RVS คู่บิด, ความต้านทาน ≤20Ω

   • สายไฟฟ้า: ≥2.5mm2 สาย RV

   • สายควบคุมพิเศษ: ≥1.0mm2 สาย RV

   • สายเชื่อมดิน: สายทองแดงขนาด 4.0mm2 ความต้านทานต่อการเชื่อมดิน < 4Ω

4. หมายเหตุการใช้งาน: เมื่อเปิดใช้งานฟังก์ชันดับก๊าซ ตัดการเชื่อมต่อของซอลีนอยด์วาล์วทั้งหมด หรือตั้งโหมดการทํางานเป็นโหมดเปิดใช้งาน เพื่อป้องกันการปล่อยไฟโดยอุบัติเหตุ

5. ระดับการดําเนินงาน: ระดับ 1 (การทํางานพื้นฐาน) ระดับ 2 (การตั้งค่าผู้ใช้) ระดับ 3 (การตั้งค่าระบบ) ออกโดยอัตโนมัติหลังจาก 30 วินาทีที่ไม่ทํางาน

ข้อควรระวัง

• แผนควบคุมนี้สําหรับการใช้ในภายในเท่านั้น อย่าติดตั้งในสภาพแวดล้อมที่มีความชื้น อุณหภูมิสูง ฝุ่นฝุ่น หรือเป็นสารสกัด

• เมื่อเปิดใช้งานหรือบํารุงรักษาส่วนดับแก๊ส ติดต่อสายเชื่อมของซอลีนอยด์แวลล์ หรือตั้งค่าในโหมดเปิดใช้งาน

• ใช้มูลติเมตรเสมอเพื่อตรวจสอบความปลอดภัย ก่อนเชื่อมคลุมซอลีนอยด์วาล์ว

• เครื่องควบคุมต้องติดพื้นอย่างถูกต้อง เพื่อให้ความปลอดภัย

• การบํารุงรักษาและซ่อมแซม ควรทําโดยช่างที่มีคุณสมบัติเท่านั้น

• ในกรณีของการเตือน, กดปุ่ม "เงียบ" ก่อน, ยืนยันสภาพไฟ, จากนั้นจัดการตาม
