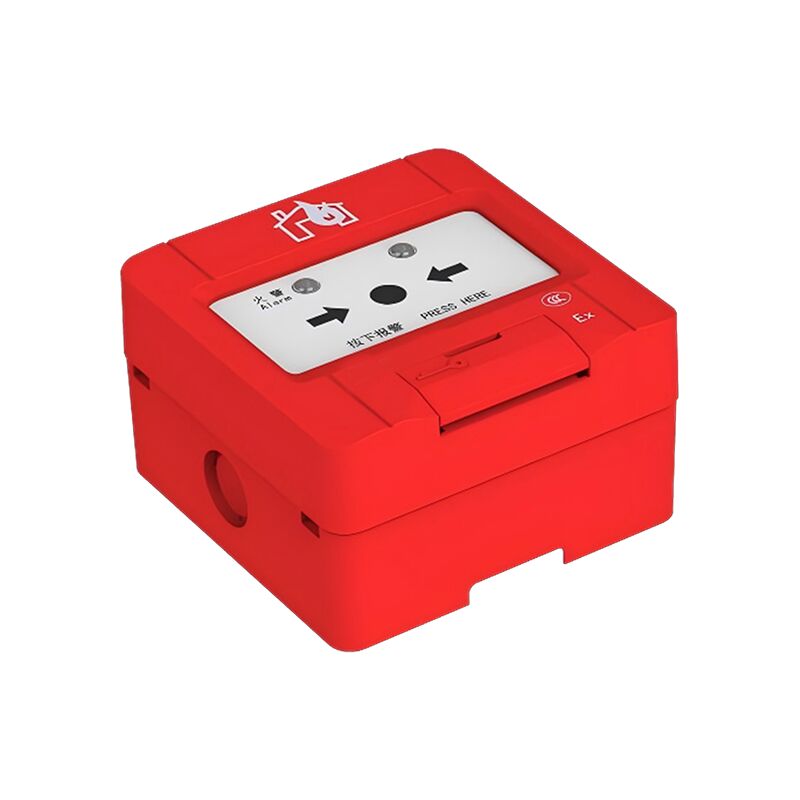

ปุ่มเตือนไฟมือกันระเบิด สําหรับใช้ในพื้นที่อันตราย

ภาพรวมผลิตภัณฑ์

นี้ จุดแจ้งเหตุเพลิงไหม้แบบแมนนวลป้องกันการระเบิด คือ สถานีสัญญาณเตือนภัยแบบแมนนวล ที่ออกแบบมาเป็นพิเศษสำหรับพื้นที่อันตรายที่มีก๊าซไวไฟ การกดแผงควบคุมจะส่งสัญญาณเตือนไฟไหม้ไปยัง แผงควบคุมสัญญาณเตือนไฟไหม้. ผลิตภัณฑ์นี้ใช้การออกแบบป้องกันการระเบิดแบบปลอดภัยภายใน (intrinsically safe) พร้อมเครื่องหมาย Ex ib IIC T6 Gb เหมาะสำหรับพื้นที่อันตรายโซน 1 และโซน 2 ที่มีก๊าซที่ติดไฟได้คลาส IIA, IIB, IIC ระดับ T1-T6 สร้างขึ้นด้วยไมโครโปรเซสเซอร์และเทคโนโลยีบัสคู่แบบไม่ใช้ขั้ว ระยะทางการส่งข้อมูลสามารถสูงถึง 1000 เมตร สามารถเชื่อมต่อกับคอนโทรลเลอร์ได้อย่างราบรื่น ให้ฟังก์ชันการแจ้งเตือนไฟไหม้แบบแมนนวลที่เชื่อถือได้สำหรับโรงงานเคมี โรงงานปิโตรเลียม สถานีบริการน้ำมัน และสถานที่ที่คล้ายคลึงกัน

สถานที่ที่ใช้งานได้

ผลิตภัณฑ์นี้มีการใช้งานอย่างแพร่หลายในสถานที่เชิงพาณิชย์และอุตสาหกรรมดังต่อไปนี้:

• อุตสาหกรรมปิโตรเคมี: โรงกลั่น โรงงานเคมี คลังน้ำมัน สถานีบริการน้ำมัน สถานีเติมน้ำมัน

• โรงงานก๊าซ: สถานีก๊าซธรรมชาติ สถานี LPG สถานีควบคุมแรงดันก๊าซ

• โรงงานอุตสาหกรรม: โรงพ่นสี โรงพิมพ์ โรงงานผลิตแบตเตอรี่ลิเธียม

• คลังวัตถุอันตราย: คลังเคมี พื้นที่จัดเก็บวัตถุไวไฟ

• ห้องปฏิบัติการ: ห้องปฏิบัติการเคมี พื้นที่จัดเก็บวัตถุอันตรายในสถาบันวิจัย

• พื้นที่สนับสนุนเชิงพาณิชย์: ลานจอดรถใต้ดิน ห้องหม้อไอน้ำ ห้องไฟฟ้าที่มีความเสี่ยงจากก๊าซไวไฟ



  ข้อได้เปรียบหลัก

  1. ได้รับการรับรองการป้องกันการระเบิดแบบปลอดภัยภายใน (Intrinsically Safe)

  ผลิตภัณฑ์นี้ผ่านการตรวจสอบอย่างเข้มงวดโดยศูนย์ตรวจสอบและทดสอบคุณภาพผลิตภัณฑ์ไฟฟ้าป้องกันการระเบิดแห่งชาติ (CQST) พร้อมเครื่องหมาย Ex ib IIC T6 Gb เหมาะสำหรับสภาพแวดล้อมที่ระเบิดได้ซึ่งมีก๊าซที่ติดไฟได้คลาส IIA, IIB, IIC ระดับ T1-T6 การออกแบบแบบปลอดภัยภายในต้องเชื่อมต่อกับอุปกรณ์ป้องกันความปลอดภัย (safety barrier) เพื่อให้แน่ใจว่าแม้ในกรณีที่เกิดความล้มเหลวในพื้นที่อันตราย จะไม่ก่อให้เกิดประกายไฟหรืออุณหภูมิสูงเพียงพอที่จะจุดระเบิดก๊าซที่ระเบิดได้ ให้ความมั่นใจด้านความปลอดภัยที่เชื่อถือได้สำหรับสถานที่ที่มีความเสี่ยงสูง เช่น โรงงานปิโตรเคมี

  2. การควบคุมด้วยไมโครโปรเซสเซอร์ ประสิทธิภาพที่เสถียร

  สร้างขึ้นด้วยไมโครโปรเซสเซอร์ประสิทธิภาพสูงและเทคโนโลยี SMT surface mount ส่วนประกอบมีความสม่ำเสมอที่ดีและมีความน่าเชื่อถือสูง อัลกอริทึมอัจฉริยะระบุสถานะการทำงานของปุ่มได้อย่างแม่นยำ หลีกเลี่ยงการแจ้งเตือนที่ผิดพลาด การกำหนดที่อยู่แบบอิเล็กทรอนิกส์ช่วยให้สามารถตั้งโปรแกรม ณ สถานที่ติดตั้งได้ด้วยตัวเข้ารหัสเฉพาะ มีช่วงการกำหนดที่อยู่ 1-200 จุด ช่วยอำนวยความสะดวกในการทดสอบระบบและการบำรุงรักษาในภายหลัง

  3. การสื่อสารระยะไกลแบบบัสคู่ไม่ใช้ขั้ว

  ใช้เทคโนโลยีบัสคู่แบบไม่ใช้ขั้ว กระแสสแตนด์บาย ≤0.3mA และกระแสแจ้งเตือน ≤1mA ทำให้ใช้พลังงานต่ำมาก ระยะทางการสื่อสารสามารถสูงถึง 1000 เมตร รองรับการครอบคลุมพื้นที่อุตสาหกรรมขนาดใหญ่ การออกแบบบัสแบบไม่ใช้ขั้วช่วยลดความจำเป็นในการแยกขั้วระหว่างการเดินสาย ลดความยุ่งยากในการติดตั้งและค่าแรงงานได้อย่างมาก

  4. โครงสร้างแบบเสียบได้ บำรุงรักษาง่าย

  ตัวปุ่มใช้การออกแบบโครงสร้างแบบเสียบได้ ในระหว่างการติดตั้ง เพียงเสียบตัวเข้ารหัสเข้ากับฐานและยึดด้วยสกรูเกลียวปล่อย การถอดประกอบและบำรุงรักษาก็ทำได้ง่ายและรวดเร็วเช่นกัน แผงควบคุมต้องถูกรีเซ็ตด้วยกุญแจพิเศษหลังจากกด เพื่อป้องกันการทำงานโดยไม่ได้รับอนุญาตและรับรองความปลอดภัยในการจัดการระบบ

  5. การแสดงผลที่ชัดเจน จดจำสถานะได้ง่าย

  แผงควบคุมมีไฟแสดงสถานะเตือนไฟไหม้สีแดงที่กะพริบเป็นระยะในสถานะการตรวจสอบปกติ และจะติดเป็นสีแดงสม่ำเสมอเมื่อทำงาน การแสดงสถานะชัดเจนและเข้าใจง่าย แม้ในสภาพแวดล้อมอุตสาหกรรมที่มีแสงน้อย ก็สามารถระบุสถานะการทำงานและสถานะการแจ้งเตือนของปุ่มได้อย่างง่ายดาย

  ---

  คำแนะนำด้านความปลอดภัยป้องกันการระเบิด

  ผลิตภัณฑ์นี้เป็นอุปกรณ์ป้องกันการระเบิดแบบปลอดภัยภายใน ต้องปฏิบัติตามข้อกำหนดต่อไปนี้อย่างเคร่งครัดเมื่อใช้งาน:

  • ต้องใช้ร่วมกับอุปกรณ์ป้องกันความปลอดภัย (safety barrier) ที่ได้รับใบรับรองการป้องกันการระเบิด

  • ขั้วบวกและขั้วลบของอินพุตอุปกรณ์ป้องกันความปลอดภัยต้องไม่ต่อสลับกัน

  • เมื่อใช้อุปกรณ์ป้องกันความปลอดภัยหลายตัวในวงจรเดียวกัน ต้องต่อขนานกันที่ปลายอินพุต ห้ามต่อแบบอนุกรม

  • ห้ามเช็ดตัวเครื่องอุปกรณ์ด้วยผ้าแห้งในสภาพแวดล้อมที่ระเบิดได้

  • สำหรับการทำความสะอาด ให้ทำในบริเวณที่มีอากาศถ่ายเทได้ดีและไม่มีก๊าซรั่วไหล และเช็ดด้วยผ้าชุบน้ำหมาดๆ

  • ผลิตภัณฑ์นี้เป็นอุปกรณ์ที่ใช้ครั้งเดียว เมื่อเสียหายแล้วไม่สามารถซ่อมแซมได้

  ---

  ข้อมูลจำเพาะทางเทคนิค







  พารามิเตอร์	ข้อมูลจำเพาะ
  แรงดันไฟฟ้าที่ใช้งาน	DC 18-28V (ผ่านอุปกรณ์ป้องกันความปลอดภัย)
  กระแสสแตนด์บาย	≤0.3mA (24V)
  กระแสแจ้งเตือน	≤1mA (24V)
  เครื่องหมายป้องกันการระเบิด	Ex ib IIC T6 Gb
  วิธีการกำหนดที่อยู่	ตัวเข้ารหัสอิเล็กทรอนิกส์
  ช่วงการกำหนดที่อยู่	1-200
  ไฟแสดงสถานะ	สแตนด์บาย: กะพริบเป็นระยะ; แจ้งเตือน: สีแดงสม่ำเสมอ
  วิธีการเดินสาย	บัสคู่, ไม่ใช้ขั้ว
  ระยะทางการส่งข้อมูล	≤1000m (หน้าตัดตัวนำ ≥1.0mm²)
  อุณหภูมิใช้งาน	-10°C ถึง +55°C
  อุณหภูมิจัดเก็บ	-30°C ถึง +75°C
  ความชื้นสัมพัทธ์	≤95% (40±2°C)
  ขนาด	90มม. × 90มม. × 52มม.
  น้ำหนัก	170 กรัม
  ระยะห่างรูยึด	60 มม. (เข้ากันได้กับ 50 มม.)
  สายไฟที่แนะนำ	สายคู่บิดเกลียว RVS 2×1.5mm²

  ---

  มูลค่าการใช้งานเชิงพาณิชย์

  รับประกันความปลอดภัยในสถานที่ที่มีความเสี่ยงสูง: การออกแบบป้องกันการระเบิดแบบปลอดภัยภายในตรงตามข้อกำหนดการป้องกันไฟสำหรับพื้นที่อันตราย เช่น โรงงานปิโตรเคมีและโรงงานก๊าซ ป้องกันความเสี่ยงจากการระเบิดได้อย่างมีประสิทธิภาพ

  ลดการสูญเสียจากการแจ้งเตือนที่ผิดพลาด: การจดจำอัจฉริยะด้วยไมโครโปรเซสเซอร์ระบุการทำงานของปุ่มได้อย่างแม่นยำ ลดการหยุดชะงักของการผลิตและการอพยพที่ไม่จำเป็นอันเนื่องมาจากการแจ้งเตือนที่ผิดพลาด

  ประหยัดค่าใช้จ่ายในการก่อสร้าง: การออกแบบบัสคู่แบบไม่ใช้ขั้วช่วยลดความซับซ้อนของกระบวนการเดินสาย ประหยัดค่าสายเคเบิลและค่าแรง; ความสามารถในการสื่อสารระยะไกลช่วยลดความจำเป็นในการใช้อุปกรณ์รีเลย์

  การจัดการที่มีประสิทธิภาพ: การรีเซ็ตด้วยกุญแจพิเศษป้องกันการทำงานโดยไม่ได้รับอนุญาต; โครงสร้างแบบเสียบได้ช่วยอำนวยความสะดวกในการบำรุงรักษา; สถานะไฟแสดงสถานะที่ชัดเจนช่วยลดความยุ่งยากในการปฏิบัติงาน

  ---

  คำแนะนำในการติดตั้งและใช้งาน

  1. ข้อกำหนดการเดินสาย: ใช้สายคู่บิดเกลียว RVS 2×1.5mm², ความต้านทานวงจร ≤20Ω

  2. การตั้งค่าที่อยู่: เขียนรหัสที่อยู่ (1-200) โดยใช้ตัวเข้ารหัสเฉพาะก่อนการติดตั้ง

  3. การติดตั้งฐาน: ยึดฐานเข้ากับผนังโดยใช้กล่องฝังหรือพุกขยาย, ระยะห่างรูยึด 60 มม.

  4. วิธีการเดินสาย: ต่อบัสวงจร L1 และ L2 เข้ากับขั้ว 1 และ 2 ไม่ต้องคำนึงถึงขั้ว

  5. การติดตั้งตัวเครื่อง: หลังจากการตรวจสอบการเดินสาย ให้เสียบตัวปุ่มเข้ารหัสเข้ากับฐานและยึดด้วยสกรูเกลียวปล่อย

  6. การดำเนินการรีเซ็ต: หลังจากการแจ้งเตือน แผงควบคุมต้องถูกรีเซ็ตโดยใช้กุญแจพิเศษ

  ---

  ข้อควรระวัง

  • ต้องใช้ร่วมกับอุปกรณ์ป้องกันความปลอดภัย (safety barrier); ห้ามต่อโดยตรงกับบัสคอนโทรลเลอร์

  • การจับคู่พารามิเตอร์ของอุปกรณ์ป้องกันความปลอดภัยต้องเป็นไปตามหลักการ Uo≤Ui, Io≤Ii, Po≤Pi

  • ห้ามถอดประกอบหรือเช็ดอุปกรณ์ในสภาพแวดล้อมที่ระเบิดได้

  • ผลิตภัณฑ์นี้เป็นอุปกรณ์ที่ใช้ครั้งเดียว เมื่อเสียหายแล้วไม่สามารถซ่อมแซมได้

  • การติดตั้งควรเป็นไปตามข้อกำหนด GB3836.15-2010 และดำเนินการโดยผู้เชี่ยวชาญ
