ชุดระบบดับเพลิงโฟมแบบบูรณาการพร้อมระบบตรวจจับอัตโนมัติสำหรับเครื่องจักร

การติดตั้งและบำรุงรักษา:

1. การติดตั้งอุปกรณ์ดับเพลิงด้วยก๊าซเฮปตาฟลูออโรโพรเพนแบบตู้

การติดตั้งอุปกรณ์ดับเพลิงด้วยแก๊สเฮปตาฟลูออโรโพรเพนของตู้ดังแสดงในรูปด้านบน ติดตั้งอุปกรณ์ดับเพลิงด้วยแก๊สเฮปตาฟลูออโรโพรเพนแบบตู้ในลักษณะลิ้นชักเข้าไปในตู้และยึดให้แน่นหนา นอกจากนี้ ยังมีการจัดเรียงชุดประกอบปล่อยความร้อนและท่อตรวจจับอัคคีภัยของอุปกรณ์ดับเพลิงด้วยก๊าซเฮปตาฟลูออโรโพรเพนดังที่แสดงไว้ด้านบน ชุดระบายความร้อนถูกยึดเข้ากับตู้โดยใช้อุปกรณ์เสริมที่เกี่ยวข้อง ท่อตรวจจับอัคคีภัยควรจัดเรียงเป็นรูปตัว S โดยเฉพาะอย่างยิ่งในบริเวณที่เสี่ยงต่อการเกิดเพลิงไหม้ และยึดให้แน่นด้วยสายรัดเคเบิล

2. บุคลากรที่ดำเนินการติดตั้ง ทดสอบการใช้งาน และดำเนินการควรคุ้นเคยกับโครงสร้างพื้นฐาน หลักการทำงาน ประสิทธิภาพ และขั้นตอนการทำงานของอุปกรณ์ ตลอดจนโครงสร้างและสภาวะการทำงานของส่วนประกอบวาล์วแต่ละชิ้น

3. ควรติดตั้งอุปกรณ์ให้ห่างจากแสงแดดและแหล่งความร้อนโดยตรง ตรวจสอบให้แน่ใจว่าอุปกรณ์ไม่อยู่ภายใต้การสั่นสะเทือนและการกระแทก ควรยึดอุปกรณ์ไว้ภายในพื้นที่ป้องกันโดยใช้ขายึด

4. หลังจากทำความเข้าใจสองประเด็นข้างต้นอย่างชัดเจนแล้ว ให้ดำเนินการติดตั้งเฉพาะต่อ:

4.1 การติดตั้งระบบดับเพลิงด้วยแก๊สเฮปตาฟลูออโรโพรเพนในตู้:

4.1.1 การเลือกสถานที่สำหรับระบบดับเพลิงด้วยแก๊สเฮปตาฟลูออโรโพรเพนในตู้: เลือกพื้นที่รูปตัว U ที่เหมาะสมในบริเวณด้านบนของตู้ สถานที่ควรสะดวกสำหรับการตรวจสอบและติดตั้งทุกวัน หลีกเลี่ยงบริเวณที่มีสายไฟหนา

4.1.2 ใช้รางหรือถาดในตัวของตู้เพื่อยึดระบบ ยึดระบบด้วยสกรูผ่านรูสกรูสองตัวที่แผงด้านหน้า เมื่อปลอดภัยแล้ว ระบบก็จะถูกติดตั้ง

4.2 ส่วนประกอบและการติดตั้ง:

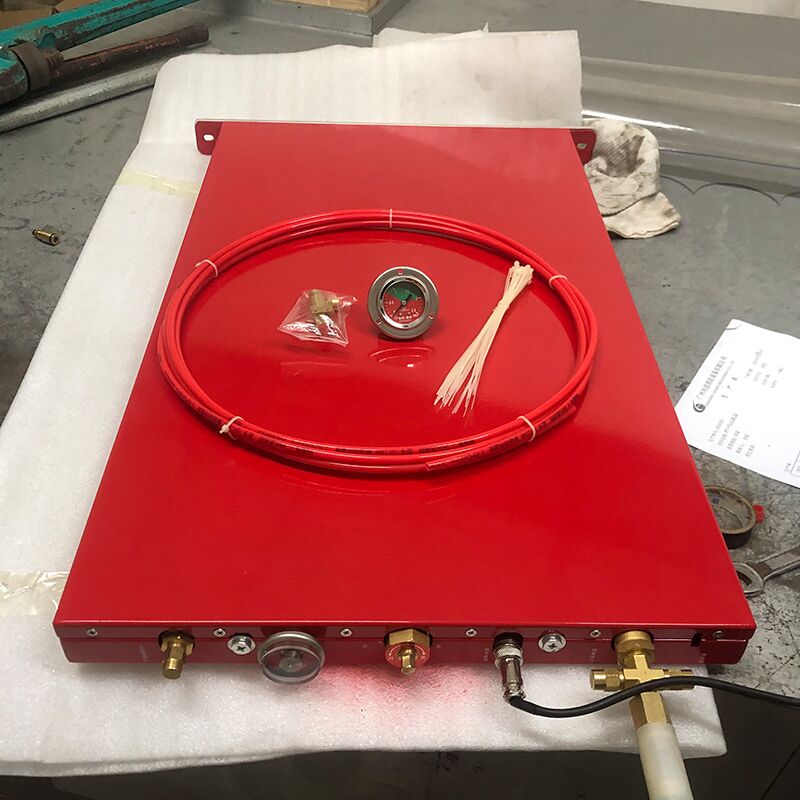

4.2.1 ส่วนต่อประสานของระบบ ได้แก่ ส่วนต่อประสานท่อทองแดง สวิตช์ เกจวัดความดัน อุปกรณ์ตอบรับสัญญาณ ท่อตรวจจับอัคคีภัย หลอดแก้วตรวจจับอุณหภูมิ และหัวฉีดปล่อยถังดับเพลิง หัวฉีดปลดถังดับเพลิงอยู่ที่แผงด้านหน้า และอินเทอร์เฟซอื่นๆ อยู่ที่แผงด้านหลัง 4.2.2 การติดตั้งหลอดแก้วตรวจจับอุณหภูมิและท่อตรวจจับอัคคีภัย:

4.2.2.1 การติดตั้งหลอดแก้วตรวจจับอุณหภูมิ: หลอดแก้วตรวจจับอุณหภูมิได้รับการติดตั้งเข้ากับอุปกรณ์แล้วและไม่จำเป็นต้องติดตั้ง

4.2.2.2 การติดตั้งท่อเริ่มต้นของเครื่องตรวจจับอัคคีภัย: ถอดปลั๊กออกจากปีกผีเสื้อ ใส่ท่อตรวจจับอัคคีภัยเข้าไปในขั้วต่อรูปเข็ม แล้วขันฝาทองแดงให้แน่นจนแน่น สังเกตพื้นที่ตู้และเลือกรูปแบบการวางท่อที่เหมาะสม หลักการวางท่อควรรับประกันความครอบคลุมของตู้สูงสุดก่อน จากนั้นจึงเดินท่อตรวจจับอัคคีภัยผ่านพื้นที่ที่เสี่ยงต่อการเกิดเพลิงไหม้มากที่สุด และสุดท้ายคือความสวยงาม ท่อตรวจจับอัคคีภัยปลายเป็นปลั๊กมาตรฐาน ขั้นแรก ให้เสียบปลั๊กเกลียวภายในเข้ากับท่อตรวจจับอัคคีภัย จากนั้นเสียบปลั๊กอีกอันเข้ากับท่อตรวจจับอัคคีภัยอย่างแน่นหนา เชื่อมต่อทั้งสองชิ้นแล้วขันให้แน่น

4.3 อินเทอร์เฟซอุปกรณ์ป้อนกลับสัญญาณ: เชื่อมต่ออุปกรณ์ป้อนกลับสัญญาณเข้ากับระบบตามข้อกำหนดในการทำเครื่องหมาย

5. การบำรุงรักษาและการจัดการอุปกรณ์ดับเพลิงด้วยก๊าซเฮปตาฟลูออโรโพรเพนของตู้

ควรมอบหมายผู้จัดการฝ่ายบำรุงรักษาโดยเฉพาะเพื่อจัดการการบำรุงรักษาอุปกรณ์ดับเพลิงด้วยก๊าซเฮปตาฟลูออโรโพรเพนในตู้ ควรเก็บบันทึกการบำรุงรักษาไว้ ผู้จัดการควรทำความคุ้นเคยกับหลักการทำงานและประสิทธิภาพของอุปกรณ์

ก. การตรวจสอบควรดำเนินการสัปดาห์ละสองครั้งและเป็นไปตามข้อกำหนดต่อไปนี้:

ก1. ค่าความดันที่อ่านได้บนอุปกรณ์ดับเพลิงที่ใช้ก๊าซเฮปตาฟลูออโรโพรเพนควรอยู่ในโซนสีเขียว

ก2. สวิตช์บนวาล์วคอนเทนเนอร์ควรอยู่ในตำแหน่ง "เปิด"

ก3. อุปกรณ์ไม่ควรแสดงความผิดปกติ

ข. ส่วนประกอบของอุปกรณ์ควรได้รับการตรวจสอบทุกไตรมาสและเป็นไปตามข้อกำหนดต่อไปนี้:

ข1. ส่วนประกอบของอุปกรณ์ควรปราศจากความเสียหายทางกล พื้นผิวเป็นสนิม การป้องกันการเคลือบควรอยู่ในสภาพสมบูรณ์ และเครื่องหมายบนแผ่นป้ายควรอ่านได้ชัดเจน

ข2. ถังดับเพลิง ท่อตรวจจับอัคคีภัย ท่อปล่อย หัวฉีด ฯลฯ ควรเชื่อมต่ออย่างแน่นหนาและเชื่อถือได้ ค. ดำเนินการตรวจสอบและบำรุงรักษาระบบดับเพลิงด้วยแก๊สของตู้อย่างครอบคลุมทุกปี นอกเหนือจากการปฏิบัติตามข้อกำหนดใน a และ b แล้ว ยังต้องปฏิบัติตามข้อกำหนดต่อไปนี้ด้วย:

ค1. ตรวจสอบความสามารถในการดับเพลิงของภาชนะของอุปกรณ์ตามน้ำหนัก ข้อกำหนดคือ: ความสามารถในการดับเพลิง ≥ (ปริมาตรภาชนะบรรจุ x 1.15 กรัม/ลิตร) x 90% หากไม่เป็นไปตามข้อกำหนด ให้เติมสารดับเพลิง

ค2. สังเกตเกจวัดความดันเพื่อตรวจสอบรอยรั่วในระบบดับเพลิงด้วยแก๊ส HFC-227ea ของตู้ หากเกจวัดความดันอยู่นอกโซนสีเขียว ให้ตรวจสอบความสามารถในการดับเพลิงตามน้ำหนัก หากความสามารถในการดับเพลิงรั่วไหล ≥ 10% ให้พิจารณาเติมสารดับเพลิงและคืนแรงดัน

c3. ท่อตรวจจับอัคคีภัยต้องไม่มีการเสียรูป การกัดกร่อน ความเสียหาย หรือการเสื่อมสภาพ

ค4 การบำรุงรักษาและการจัดการภาชนะบรรจุสารดับเพลิงจะต้องดำเนินการตาม "กฎระเบียบควบคุมความปลอดภัยสำหรับถังแก๊ส"

6. ห้ามมิให้บุคลากรที่ไม่ได้รับอนุญาตสัมผัสหรือดัดแปลงส่วนประกอบของระบบดับเพลิงนี้เพื่อหลีกเลี่ยงอุบัติเหตุ
