Guangzhou Xingjin Fire Equipment Co.,Ltd. info@xingjin-fire.com 86--18011936582
รายละเอียดสินค้า
สถานที่กำเนิด: กว่างโจวประเทศจีน
ชื่อแบรนด์: XINGJIN
ได้รับการรับรอง: GSG\TUV\GB6653-2008
หมายเลขรุ่น: 40L/70L/100L/120L/180L/245L
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชุด
ราคา: Pricing based on quantity
รายละเอียดการบรรจุ: กล่องไม้หรือกล่องด้านนอกไม้อัดพร้อมถุงฟองหรือกระดาษ
เวลาการส่งมอบ: 15-20 วัน
เงื่อนไขการชำระเงิน: ที/ที,แอล/C
สามารถในการผลิต: 30000 ชุดต่อเดือน
ปริมาณเล็กน้อย: |
40L/70L/100L/120L/180L/245L |
เส้นผ่าศูนย์กลางภายใน: |
267/300/325/350/400มม |
ความยาวรวม: |
757±15/898±10/1213±10/1414±10มม. |
ระบบเติม: |
FM200+ไนโตรเจน |
ความหนาของกระบอกสูบ: |
5.4 มม |
ปริมาณเล็กน้อย: |
40L/70L/100L/120L/180L/245L |
เส้นผ่าศูนย์กลางภายใน: |
267/300/325/350/400มม |
ความยาวรวม: |
757±15/898±10/1213±10/1414±10มม. |
ระบบเติม: |
FM200+ไนโตรเจน |
ความหนาของกระบอกสูบ: |
5.4 มม |

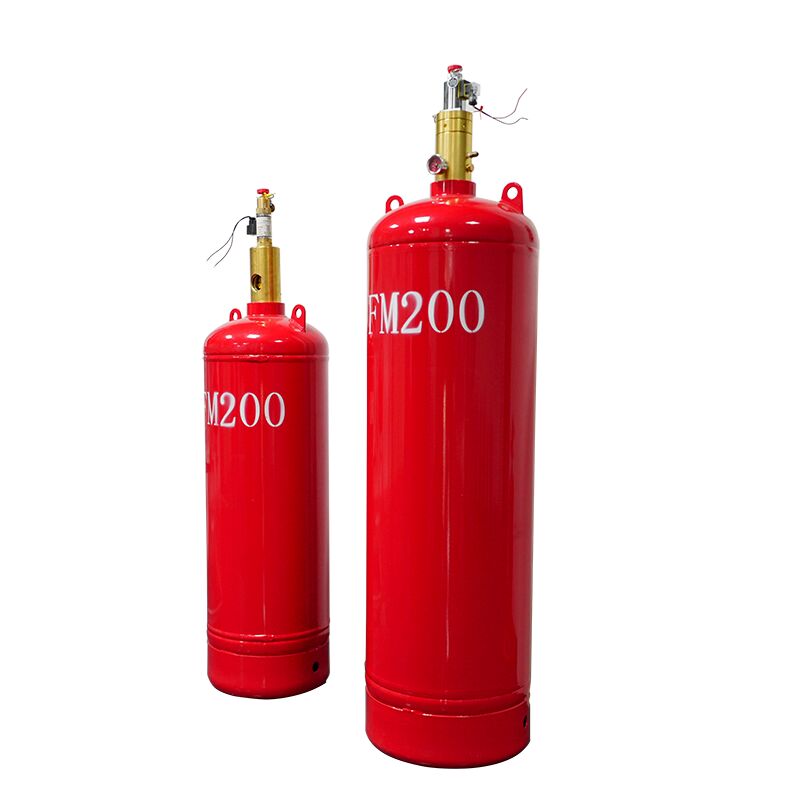

ถังแก๊สระบบท่อ FM200
ภาพรวมระบบ:
ระบบดับเพลิงอัตโนมัติด้วยสาร HFC-227ea (FM200) เป็นโซลูชันการระงับเพลิงด้วยแก๊สที่ครอบคลุม ระบบที่สมบูรณ์ประกอบด้วยส่วนประกอบดังต่อไปนี้:
ชุดถังสารดับเพลิงและขายึด
ชุดถังแก๊สขับเคลื่อนและวาล์วภาชนะบรรจุ
วาล์วกันกลับของเหลวและวาล์วกันกลับแก๊ส
อุปกรณ์ขับเคลื่อนและท่อควบคุมแก๊ส
ท่อร่วม, วาล์วเลือก, ข้อต่อสามทาง, ข้อต่อลดสามทาง, ข้อศอก, และข้อศอกลด
หน้าแปลน, วาล์วนิรภัย, และอุปกรณ์ส่งสัญญาณตอบกลับ
เครือข่ายท่อและหัวฉีด
เครื่องตรวจจับเพลิงและแผงควบคุมการดับเพลิงด้วยแก๊ส
สัญญาณเสียงและแสง, กระดิ่งเตือน, ไฟแสดงการฉีดสาร, และปุ่มเริ่ม/หยุดฉุกเฉิน
ชุดถังสารดับเพลิง
1) วัตถุประสงค์
ชุดถังได้รับการออกแบบมาเพื่อเก็บสารดับเพลิง HFC-227ea (FM200) มีฟังก์ชันที่จำเป็นหลายอย่างรวมถึงการปิดผนึกสาร, การปล่อยสารที่ควบคุมได้, การเติมสาร, การระบายแรงดันเกิน, และการแสดงแรงดัน
2) โครงสร้าง
ชุดถังประกอบด้วยวาล์วภาชนะบรรจุ, ท่อไซฟอน, และภาชนะเก็บ
ภาชนะเก็บ:ถังเหล็กเชื่อมที่เติมใหม่ได้ เคลือบอีพ็อกซี่สีแดงเพื่อป้องกันการกัดกร่อน
วาล์วภาชนะบรรจุ:ประกอบด้วยตัววาล์ว, อุปกรณ์กระตุ้น, ลูกสูบ, ตัวแสดงแรงดัน, และอุปกรณ์ระบายแรงดัน เมื่อประกอบกับท่อไซฟอนแล้ว วาล์วภาชนะบรรจุจะถูกติดตั้งที่ปากถัง สามารถทำงานได้ทั้งแบบนิวแมติก (ผ่านแรงดันนำร่องไนโตรเจน) หรือแบบแมนนวลเพื่อปล่อยสารดับเพลิง
3) พารามิเตอร์ทางเทคนิคหลัก
| ข้อมูลจำเพาะรุ่น | แรงดันเก็บ |
ปริมาตร (ลิตร) |
วาล์วภาชนะบรรจุ รุ่น |
ขนาดเส้นผ่านศูนย์กลาง (มม.) |
ความยาวเทียบเท่า (ม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
H |
น้ำหนักสุทธิ (กก.) |
| QMP70/5.6 | 5.6MPa | 70 | QRF32/8 | 32 | 6 | 267 | 1560 | 86 |
| QMP90/5.6 | 5.6MPa | 90 | QRF32/8 | 32 | 6 | 325 | 1440 | 130 |
| QMP120/5.6 | 5.6MPa | 120 | QRF32/8 | 32 | 6 | 325 | 1600 | 139 |
4) คำแนะนำการติดตั้ง
การจัดวาง:ตำแหน่งการติดตั้งต้องเป็นไปตามแบบการออกแบบ ควรจัดเรียงถังตามลำดับที่ระบุด้วยหมายเลขประจำถัง ความแตกต่างของความสูงระหว่างถังไม่ควรเกิน 20 มม. ควรเว้นระยะห่างอย่างน้อย 1.0 ม. ระหว่างด้านปฏิบัติการกับผนังใดๆ หรือระหว่างด้านปฏิบัติการที่อยู่ติดกัน
การทำงานฉุกเฉินด้วยมือ:ในกรณีฉุกเฉิน ให้ถอดสลักนิรภัยออกจากตัวกระตุ้น, ใส่คันโยกด้วยมือทีละอัน, และหมุนคันโยกเพื่อเปิดวาล์วภาชนะบรรจุทั้งหมดและปล่อยสารดับเพลิง
5) คำแนะนำการบำรุงรักษา
ทำการตรวจสอบด้วยสายตาเป็นรายเดือน ชุดถังสามารถใช้งานต่อไปได้ก็ต่อเมื่อยืนยันเงื่อนไขดังต่อไปนี้:
ไม่มีการเสียรูปจากการกระแทกหรือความเสียหายทางกล
ไม่มีสนิมหรือการกัดกร่อนที่มองเห็นได้บนพื้นผิว
การเคลือบป้องกันยังคงสมบูรณ์
สลักนิรภัยและซีลป้องกันการงัดแงะอยู่ในตำแหน่งและไม่เสียหาย
6) หมายเหตุสำคัญ
สลักนิรภัยบนวาล์วภาชนะบรรจุได้รับการออกแบบมาโดยเฉพาะเพื่อล็อคคลันเตาในตำแหน่ง สลักนิรภัยจะต้องถูกถอดออกเฉพาะเมื่อจำเป็นต้องทำงานกับวาล์วภาชนะบรรจุด้วยมือ การล็อคคลันเตาจะไม่รบกวนการทำงานแบบนิวแมติกด้วยไนโตรเจนตามปกติของวาล์วภาชนะบรรจุระหว่างการทำงานของระบบอัตโนมัติ
พารามิเตอร์โดยละเอียด:
| ข้อมูลจำเพาะ | เส้นผ่านศูนย์กลางภายใน | เกลียวขวด | รูทางออกวาล์ว | ความสูงขวด | ความสูงขวด + วาล์วภาชนะบรรจุ | ความสูงรวมของขวด + วาล์วภาชนะบรรจุ + โซลินอยด์วาล์ว |
| 40L*5.6MPa | ø300 | M80*2 | 50 | 757±15 | 897±15 | 1057±15 |
| 70L*5.6MPa | ø350 | M80*2 | 50 | 898±10 | 1038±10 | 1198±10 |
| 100L*5.6MPa | ø350 | M80*2 | 50 | 1213±10 | 1353±10 | 1513±10 |
| 120L*5.6MPa | ø350 | M80*2 | 50 | 1414±10 | 1554±10 | 1714±10 |
| 150L*5.6MPa | ø400 | M80*2 | 50 | 1395±10 | 1535±10 | 1695±10 |
| 180L*5.6MPa | ø400 | M80*2 | 50 | 1630±10 | 1770±10 | 1930±10 |
| 70L*17.2 | ø267 | PZ56 | 32 | 1499±10 | 1679±10 | / |
| 90L*17.2 | ø325 | PZ56 | 32 | 1420±10 | 1600±10 | / |
| 120L*17.2 | ø325 | PZ56 | 32 | 1835±10 | 2015±10 | / |
