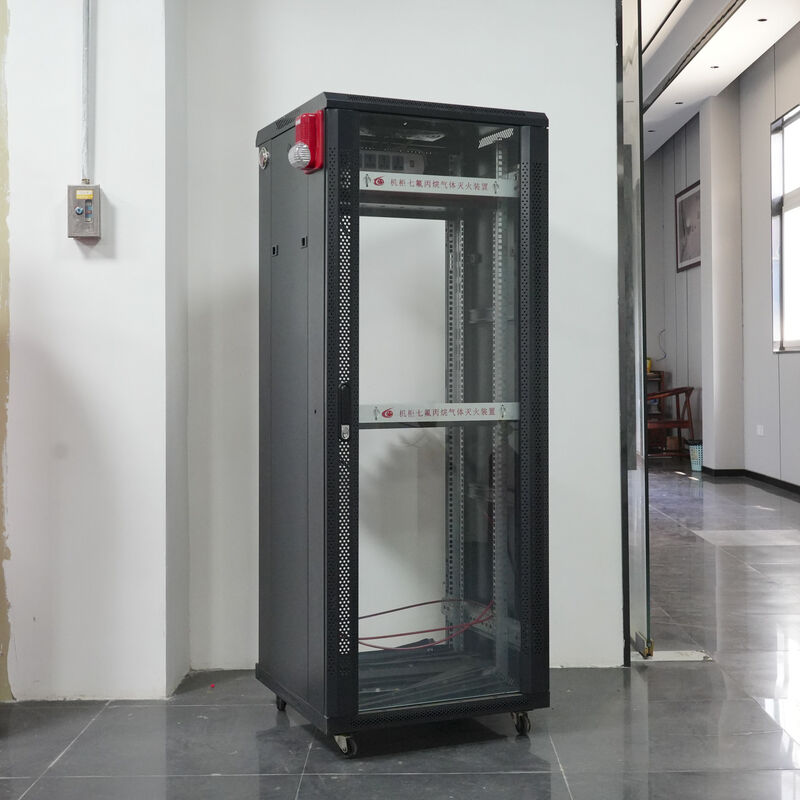

หน่วยดับเพลิง Rack อัตโนมัติที่ตรวจจับอุณหภูมิด้วยสารทําความสะอาด FM200 Novec1230 และความจุของถัง 2L สําหรับระบบดับเพลิง Server Rack

ชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์เป็นผลิตภัณฑ์ดับเพลิงอัตโนมัติที่เป็นนวัตกรรมใหม่ที่พัฒนาขึ้นอย่างอิสระโดยบริษัทของเรา เป็นอุปกรณ์ดับเพลิงอัตโนมัติที่พัฒนาขึ้นเป็นพิเศษสำหรับตู้เก็บอุปกรณ์ หน่วยนี้ยังเป็นที่รู้จักในชื่อเครื่องรวมการตรวจจับด้วยความร้อนและการดับเพลิง หรืออุปกรณ์ดับเพลิงสำเร็จรูป เป็นอุปกรณ์ดับเพลิงที่ประกอบอุปกรณ์เก็บสารดับเพลิง ท่อส่ง หัวฉีด เปลือก ตัวบ่งชี้แรงดัน เครื่องตรวจจับไฟ และอุปกรณ์ป้อนกลับสัญญาณเข้าด้วยกันเป็นหน่วยดับเพลิงอิสระ ชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์เหมาะสำหรับตู้เก็บอุปกรณ์อิสระทุกประเภท และอุปกรณ์ดับเพลิงหนึ่งชุดสามารถป้องกันตู้เก็บอุปกรณ์หนึ่งตู้หรือมากกว่าได้

สารดับเพลิงที่ใช้ในอุปกรณ์นี้สามารถเป็น HFC-227EA (หรือที่เรียกว่า FM200) หรือ FK-5-1-12 (หรือที่เรียกว่า Novec1230) ทั้ง FM200 และ Novec1230 เป็นสารดับเพลิงสะอาดที่ใช้ส่วนใหญ่ในการดับเพลิงเคมีและยังใช้ในการดับเพลิงทางกายภาพอีกด้วย พวกมันไม่มีสี ไม่มีกลิ่น เป็นพิษต่ำ ไม่นำไฟฟ้า และไม่ก่อให้เกิดมลพิษต่อวัตถุที่ได้รับการป้องกัน และจะไม่ก่อให้เกิดความเสียหายต่อทรัพย์สินหรือสิ่งอำนวยความสะดวกที่แม่นยำ พวกมันมีความเข้มข้นในการดับเพลิงต่ำกว่าและดับเพลิงประเภท B, C และเพลิงไหม้ไฟฟ้าได้อย่างน่าเชื่อถือ มีเครื่องตรวจจับไฟสองประเภทในอุปกรณ์นี้: ประเภทหนึ่งคือลูกแก้วตรวจจับความร้อน และอีกประเภทหนึ่งคือท่อตรวจจับไฟ ไม่จำเป็นต้องใช้ระบบตรวจจับไฟแบบดั้งเดิมที่ประกอบด้วยควัน อุณหภูมิ และตัวควบคุมไฟเพื่อทำการตรวจจับไฟ ผลิตภัณฑ์ของเราสามารถทำงานการตรวจจับและดับเพลิงได้ดีขึ้น ปรับให้เข้ากับการติดตั้งตู้เก็บอุปกรณ์ได้ดีขึ้น ประหยัดพื้นที่มากขึ้น และไม่มีผลกระทบต่อส่วนประกอบของตู้เก็บอุปกรณ์

• ตู้เซิร์ฟเวอร์ระบบไอทีและคอมพิวเตอร์
• ตู้เซิร์ฟเวอร์ในระบบโทรคมนาคมและการสื่อสาร
• ตู้ควบคุมอุปกรณ์ธนาคาร
• ตู้ควบคุมต่างๆ สำหรับอุปกรณ์เครื่องจักรและอุตสาหกรรมอื่นๆ

ชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์มีโหมดการทำงานที่ตรวจจับความร้อนสองโหมด: ลูกแก้วตรวจจับความร้อนและท่อตรวจจับไฟ

เมื่ออุณหภูมิแวดล้อมของพื้นที่ที่ได้รับการป้องกันถึงอุณหภูมิที่ตั้งไว้ของลูกแก้วตรวจจับความร้อน (68 °C ซึ่งสามารถเลือกได้ตามความต้องการของลูกค้า) ลูกแก้วจะแตกทันที เปิดท่อปล่อยสารดับเพลิงทันที จากนั้นสารดับเพลิงที่เก็บไว้ในอุปกรณ์จะถูกพ่นออกจากหัวฉีดทันทีเพื่อลดอุณหภูมิของพื้นที่ที่ได้รับการป้องกันและดับเพลิง

โหมดการทำงานอีกโหมดหนึ่งใช้ท่อตรวจจับไฟเป็นเครื่องตรวจจับไฟ เมื่อท่อตรวจจับไฟตรวจจับสัญญาณไฟที่จุดกำเนิด (160 °C ± 10 °C) แก๊สภายในท่อจะขยายตัวอย่างรวดเร็ว ในที่สุด หัวฉีดจะถูกเป่าออกจากจุดที่มีอุณหภูมิสูงสุดของท่อ และอุปกรณ์เก็บสารดับเพลิงจะถูกเปิด จากนั้นท่อตรวจจับไฟจะพ่นจากพอร์ตที่เป่าออกเพื่อให้เกิดการระบายความร้อนและดับเพลิง

1. ค่าตั้งอุณหภูมิของลูกแก้วตรวจจับความร้อน: 68 °C (สามารถเลือกอุณหภูมิได้ตามความต้องการของลูกค้า)
2. ค่าตั้งอุณหภูมิของท่อตรวจจับไฟ: 160 °C ± 10 °C
3. ไม่จำเป็นต้องใช้แหล่งจ่ายไฟในการเปิดใช้งาน
4. ชุดผลิตภัณฑ์มีความสมบูรณ์ ติดตั้งได้ยืดหยุ่นและสะดวก และใช้งานได้อย่างแม่นยำ
5. มีความน่าเชื่อถือ ใช้งานและบำรุงรักษาสะดวก ไม่จำเป็นต้องออกแบบห้องถังแยก และลดการลงทุนในโครงการ
6. เป็นชุดดับเพลิงที่มีฟังก์ชันตรวจจับและดับเพลิงอิสระ

โปรแกรมการทำงานเป็นไปตามลำดับการทำงานของลูกแก้วตรวจจับความร้อนและท่อตรวจจับไฟที่อธิบายไว้ในส่วนหลักการทำงานข้างต้น ตั้งแต่การตรวจจับไปจนถึงการปล่อยสารและการดับเพลิง

โปรดดูแผนภาพจำลองการติดตั้งที่มาพร้อมกับอุปกรณ์สำหรับการจัดวางแบบลิ้นชัก ชุดประกอบการทำงานด้วยความร้อน และการเดินท่อตรวจจับไฟภายในตู้

ดังที่แสดงในแผนภาพจำลองข้างต้น ชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์ FM200 สามารถติดตั้งได้หลายวิธี ติดตั้งอุปกรณ์ดับเพลิง FM200 เข้ากับตู้ในรูปแบบลิ้นชักและยึดให้เข้าที่ การจัดวางชุดประกอบการทำงานด้วยความร้อนและท่อตรวจจับไฟเป็นไปตามที่แสดงในแผนภาพจำลอง ชุดประกอบการทำงานด้วยความร้อนสามารถยึดติดกับแร็คเซิร์ฟเวอร์ได้โดยใช้อุปกรณ์เสริมที่เกี่ยวข้อง ท่อตรวจจับไฟจะถูกจัดวางเป็นรูปตัว "S" และยึดด้วยสายรัด โดยใช้หลักการเดินท่อผ่านตำแหน่งที่เสี่ยงต่อการเกิดเพลิงไหม้ให้มากที่สุด

บุคลากรติดตั้งและทดสอบระบบควรคุ้นเคยกับโครงสร้างพื้นฐาน หลักการทำงาน ประสิทธิภาพ และโปรแกรมการทำงานของอุปกรณ์ รวมถึงโครงสร้างและสถานะการทำงานของส่วนวาล์ว

เมื่อติดตั้งอุปกรณ์ ให้หลีกเลี่ยงแสงแดดโดยตรงและอยู่ห่างจากแหล่งความร้อน ตรวจสอบให้แน่ใจว่าอุปกรณ์ไม่ได้รับแรงสั่นสะเทือน อุปกรณ์จะถูกยึดในพื้นที่ที่ได้รับการป้องกันผ่านตัวยึด

1. การเลือกตำแหน่งติดตั้ง: เลือกพื้นที่รูปตัว U ที่เหมาะสมสำหรับการติดตั้งในบริเวณด้านบนภายในแร็คเซิร์ฟเวอร์ การเลือกพื้นที่ควรเป็นไปตามหลักการของการตรวจสอบประจำวันและการติดตั้งอุปกรณ์ดับเพลิงที่สะดวก และควรหลีกเลี่ยงพื้นที่ที่มีสายไฟจำนวนมากเท่าที่จะทำได้
2. การยึดอุปกรณ์: ใช้รางนำหรือถาดของตู้เพื่อยึดอุปกรณ์ และยึดรูสกรูสองรูที่แผงด้านหน้าของอุปกรณ์ด้วยสกรู หลังจากยึดเสร็จสิ้น เครื่องยนต์หลักจะถูกติดตั้ง

1. อินเทอร์เฟซของอุปกรณ์: อุปกรณ์มีอินเทอร์เฟซหลายอย่าง: อินเทอร์เฟซท่อทองแดง สวิตช์ มาตรวัดแรงดัน สวิตช์แรงดัน ท่อตรวจจับไฟ ลูกแก้วตรวจจับความร้อน และหัวฉีด หัวฉีดจะอยู่ที่ด้านหน้าของแผงของหน่วยของเรา อินเทอร์เฟซอื่นๆ จะอยู่ที่ด้านหลัง
2. การติดตั้งลูกแก้วตรวจจับความร้อนและท่อตรวจจับไฟ:
   • ลูกแก้วตรวจจับความร้อน: ลูกแก้วตรวจจับความร้อนได้รับการติดตั้งบนอุปกรณ์แล้วและไม่จำเป็นต้องติดตั้งแยกต่างหาก
   • ท่อตรวจจับไฟ: คลายเกลียวปลั๊กของลิ้นเร่ง สอดท่อตรวจจับไฟเข้าไปในข้อต่อเข็ม และขันฝาครอบทองแดงให้แน่น สังเกตพื้นที่ของตู้และเลือกการจัดวางท่อที่เหมาะสม หลักการของการจัดวางท่อคือการให้ท่อตรวจจับไฟครอบคลุมแร็คเซิร์ฟเวอร์ให้ได้มากที่สุด ประการที่สอง ท่อตรวจจับไฟควรผ่านบริเวณที่เกิดเพลิงไหม้ได้ง่ายที่สุด สุดท้าย พิจารณาความสวยงามของการติดตั้งทั้งหมด ปลายของท่อตรวจจับไฟเป็นปลั๊กมาตรฐาน ขั้นแรก สอดปลั๊กที่มีรูเกลียวเข้าไปในท่อตรวจจับไฟ จากนั้นสอดปลั๊กอีกอันเข้าไปในท่อตรวจจับไฟให้แน่น ชิ้นส่วนทั้งสองจะประกบกันแล้วขันให้แน่น
3. อินเทอร์เฟซสวิตช์แรงดัน: สวิตช์แรงดันจะเชื่อมต่อกับระบบตามข้อกำหนดของการทำเครื่องหมาย

ต้องจัดบุคลากรจัดการบำรุงรักษาเฉพาะเพื่อบำรุงรักษาและจัดการชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์ และต้องบันทึกกิจกรรมการบำรุงรักษาและจัดการ บุคลากรจัดการบำรุงรักษาต้องคุ้นเคยกับหลักการทำงานและประสิทธิภาพของอุปกรณ์

• ค่าแรงดันที่แสดงของชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์ FM200 ควรอยู่ในช่วงของส่วนสีเขียว
• สวิตช์ของวาล์วภาชนะควรอยู่ในตำแหน่ง "เปิด"
• ไม่ควรมีสิ่งผิดปกติในอุปกรณ์

• ชิ้นส่วนของอุปกรณ์ควรปราศจากความเสียหายทางกลและการกัดกร่อนของพื้นผิว การป้องกันการเคลือบควรสมบูรณ์ และเครื่องหมายบนป้ายชื่อควรชัดเจน
• ภาชนะบรรจุสารดับเพลิง ท่อตรวจจับไฟ ท่อปล่อย และหัวฉีดควรเชื่อมต่ออย่างแน่นหนาและเชื่อถือได้

ชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์จะต้องได้รับการตรวจสอบและบำรุงรักษาอย่างครอบคลุมทุกปี โดยไม่เพียงแต่เป็นไปตามข้อกำหนดรายสัปดาห์และรายไตรมาสข้างต้นเท่านั้น แต่ยังรวมถึงข้อกำหนดต่อไปนี้ด้วย:

• ใช้วิธีการชั่งน้ำหนักเพื่อตรวจสอบปริมาณสารดับเพลิงของภาชนะบรรจุอุปกรณ์ ข้อกำหนด: ปริมาณสารดับเพลิง ≥ (ปริมาตรภาชนะ × 1.15 กรัม/ลิตร) × 90% เติมสารดับเพลิงใหม่หากไม่เป็นไปตามข้อกำหนด
• สังเกตค่าของมาตรวัดแรงดันและตรวจสอบว่าแรงดันของชุดดับเพลิงสำหรับตู้แร็คเซิร์ฟเวอร์มีการรั่วไหลหรือไม่ เมื่อมาตรวัดแรงดันไม่อยู่ในช่วงของส่วนสีเขียว จะต้องใช้วิธีการชั่งน้ำหนักเพื่อตรวจสอบปริมาณสารดับเพลิง เมื่อการรั่วไหลของปริมาณสารดับเพลิงมากกว่า 10% จะต้องเติมสารดับเพลิงใหม่และเสริมแรงดัน
• ไม่ควรมีการเสียรูป การกัดกร่อน ความเสียหาย หรือการเสื่อมสภาพของท่อตรวจจับไฟ
• การบำรุงรักษาและจัดการภาชนะบรรจุสารดับเพลิงจะต้องดำเนินการตามข้อบังคับการกำกับดูแลความปลอดภัยสำหรับถังแก๊ส.
